Manta Poker 3500 TOP

Print Friendly, PDF & Email
Manta Poker 3500 TOP
trave in acciaio

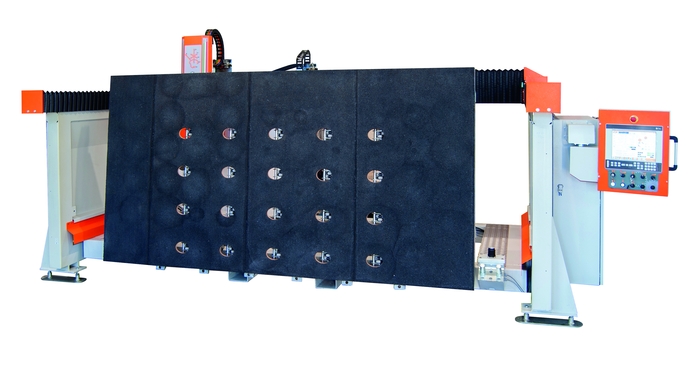

Fresa robusta e compatta, con banco ribaltabile (opzionale). 5 assi motorizzati e interpolanti X,Y, Z, C (da 0° a 370°), A (da 0° a 90°). Movimento degli assi X, Y, Z con carrelli a ricircolo di sfere su guide rettificate. Dimensioni di squadratura 3500 x 2100 mm. Inverter lama per la regolazione della velocità di rotazione del disco (da 600 a 6000 giri) di serie.
Grazie alle 20 macro programmate di serie, si possono realizzare tagli traversali, longitudinali, diagonali, circolari, ad arco, scavi circolari, fori e capitelli.
Il movimento della testa di taglio e degli assi, è gestito tramite CNC 15 “touchscreen integrato nel quadro pensile a bordo macchina, con la nuova interfaccia “Touch and Go” semplice e intuitiva.
Le principali caratteristiche tecniche sono: Motore lama da 15 Kw. Soffietti di protezione assi in speciale tela resistente all’abrasione. Struttura e binario verniciati con trattamento di ceramicatura. Spostamento testa di taglio e assi gestita tramite drive e motori brushless; Motore disco dotato di attacco utensile per foretti e frese.
Barriere o altre protezioni sono in appannaggio delle rispettive normative degli stati.

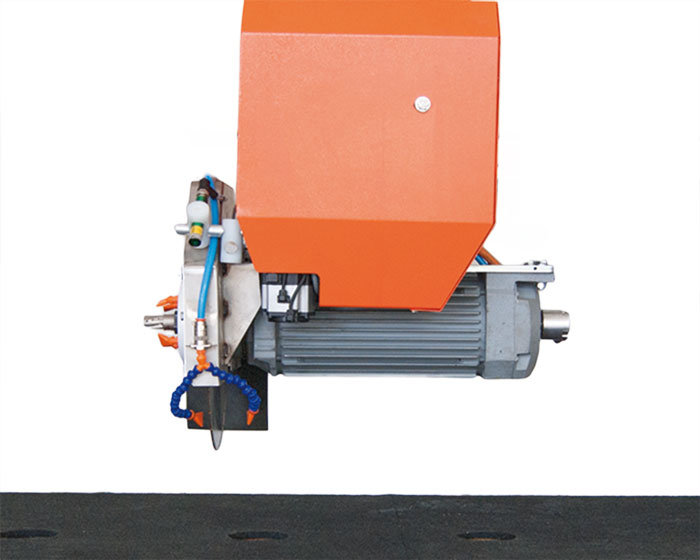

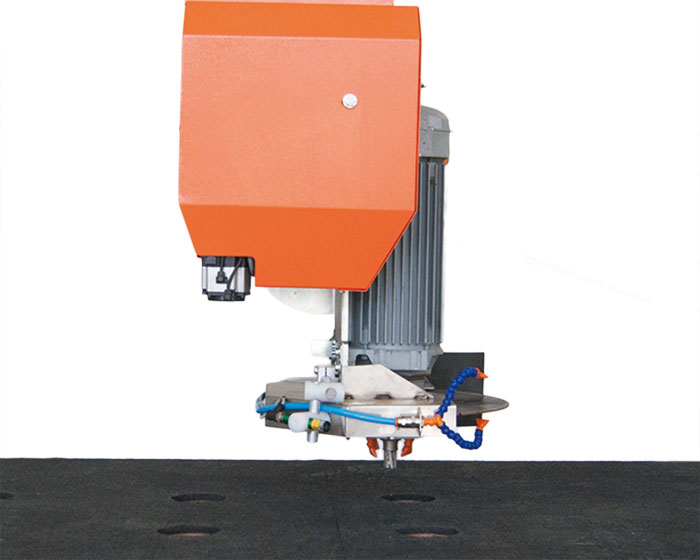

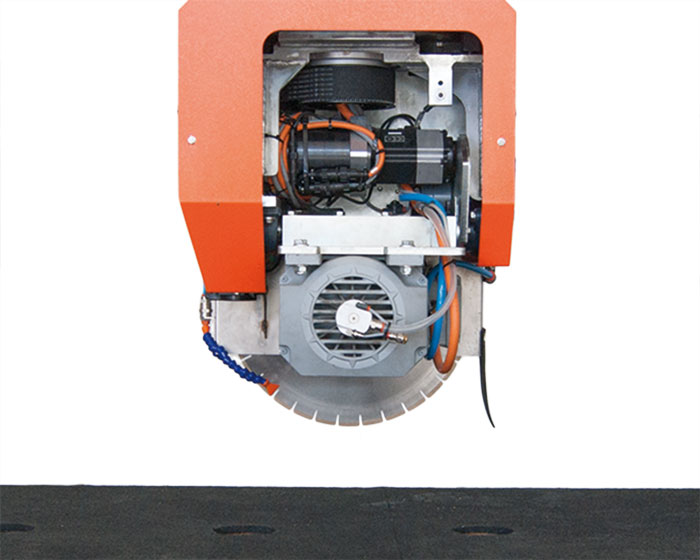

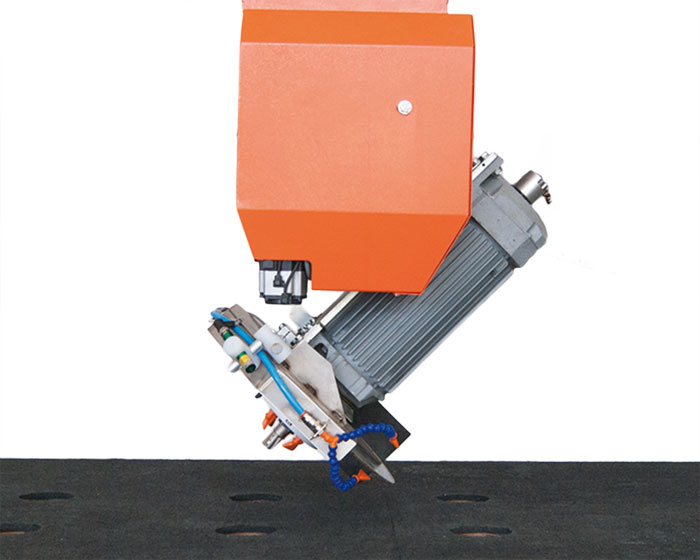

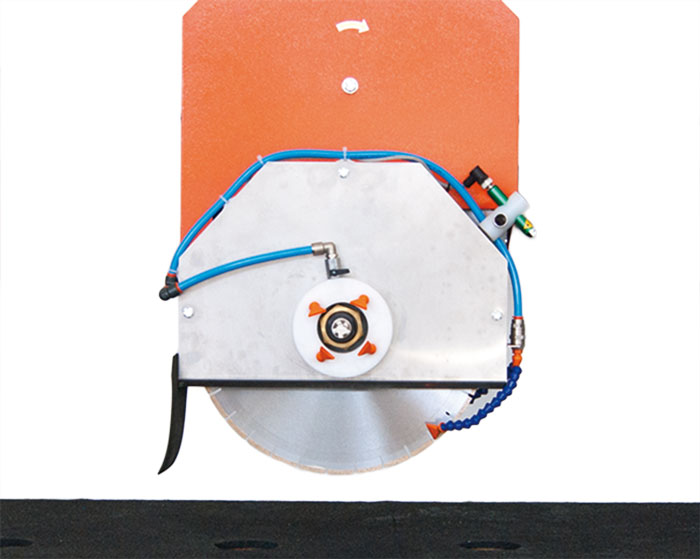

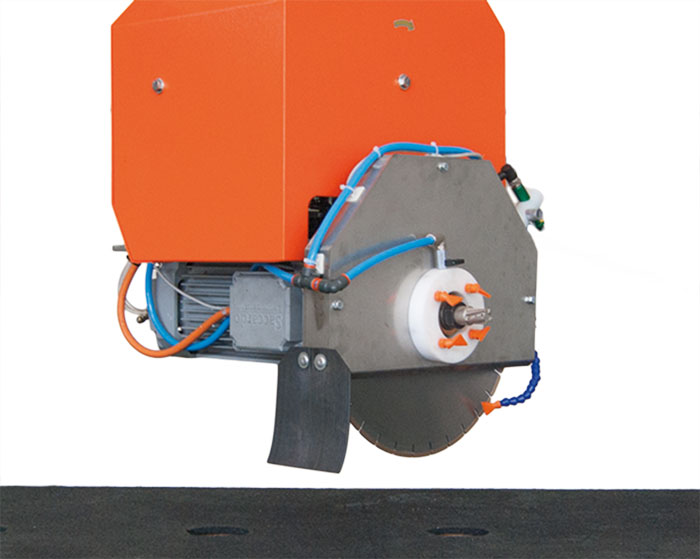

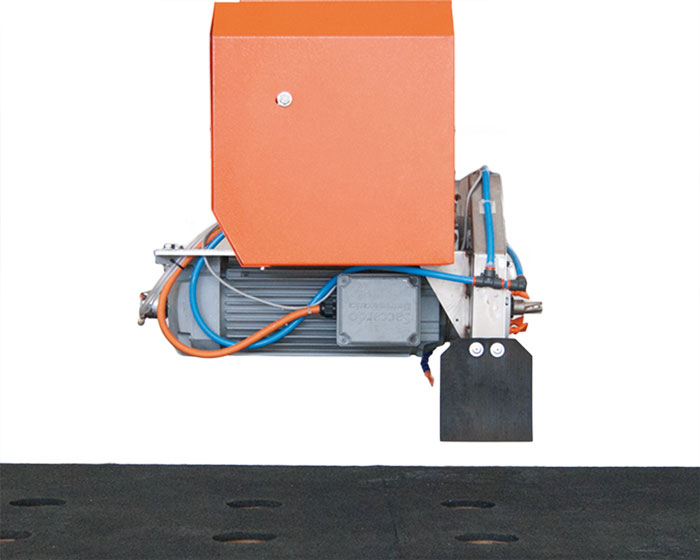

Particolari



Video

Accessori

Inverter per la regolazione della velocità di rotazione del disco CNC pensile con interfaccia touch screen Piedi registrabili Battute di appoggio per lastra Dispositivo ottico segnataglio a luce verde Dispositivo di misurazione del diametro del disco

Opzionale

Disco diamantato di taglio Luce led per illuminazione area di lavoro Vasca in PVC provvista di pompa per il recupero dell'acqua di raffreddamento del disco CAM software per importazione file DXF con PC e totem Comando remoto Dispositivo per il rilevamento dello spessore della lastra Banco ribaltabile, finiture del banco di lavoro e rulliera per il sollevamento lastre Posizionamento, installazione e training operatori

Download

DEPLIANT POKER 3500 TAG.pdf

Dati tecnici

ARTICOLO MOD.
160600 FRESA MANTA POKER 3500 TOP 450 600 - 6000 15 - 400 2100x3500 250 140 - Ø 450 583x230x251 3200
* Voltaggio e potenza a richiesta.
I dati tecnici sono puramente indicativi l'azienda si riserva di modificarli in ogni momento.
La NUOVA MONDIAL MEC si riserva di apportare eventuali modifiche alle caratteristiche tecniche senza preavviso.

Un anno di garanzia sui componenti !
